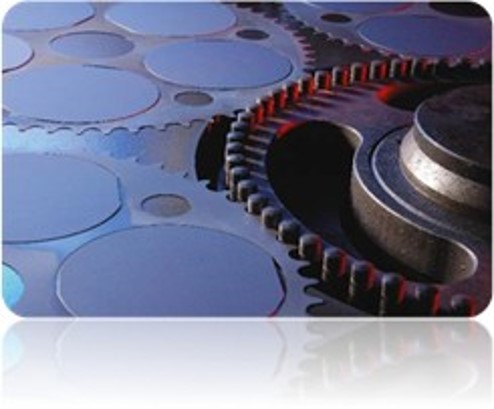

Lapping /Polishing Carrier-Insert Carrier
研磨・ポリッシング キャリアー組込式

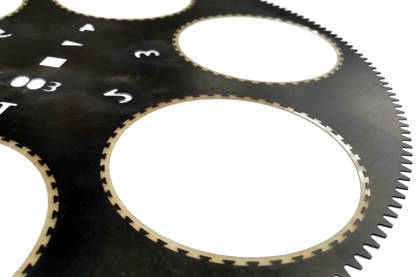

組込式の研磨・ポリッシング用キャリアは、ウェハーの研磨およびポリッシング工程で広く使用されており、ウェハーのエッジを損傷から保護し、チッピングを防止することで、歩留まりの向上に非常に効果的です。
特徴
- 組込材質：PA，POM，PU等。（ガラス繊維、アラミド繊維、テフロンなどを用いた強化材）
- 本体材質：SK5，CK75，CK101等
- 厚さ0.250mm～1.270mm
- 100mm～450mmウェハーに対応可能
- ウェハーのTTV・TIRの性能を改善する
- ウェハーのエッジ損傷を最小限に抑える
シリーズ
| Model | Gear Model | Number Of Teeth | Outer Diameter | Pressure Angle |
|---|---|---|---|---|
| 17BM | M2.5 | 176 | 445.00 | 20 |
| 18BM | M3 | 150 | 456.00 | 20 |
| 20BM | M3 | 170 | 516.00 | 20 |
| 21BM | M3 | 177 | 537.00 | 20 |
| 22BM | M2.5 | 220 | 555.00 | 20 |
| 24BM | M4 | 152 | 616.00 | 20 |
| 26BM | M4 | 166 | 672.00 | 20 |
| 28BM | M4 | 178 | 720.00 | 20 |
| 30BM | M4 | 191 | 772.00 | 20 |
| 32BM | M5 | 162 | 820.00 | 20 |
| Model | Gear Model | Number Of Teeth | Outer Diameter | Pressure Angle |
|---|---|---|---|---|
| 2BM | M2 | 22 | 48.00 | 20 |
| 3BM | M2 | 34 | 72 | 20 |
| 3BM～45T | M1.5 | 45 | 70.5 | 20 |
| 4BM | M2 | 50 | 104.00 | 14.5 |
| 4BM | M2 | 50 | 104.00 | 20 |
| 4BM～80T | M1.25 | 80 | 102.50 | 20 |
| 5BM | M2 | 53 | 110.00 | 20 |
| 6BM | M2 | 70 | 144.00 | 20 |
| 9BM | M2 | 114 | 232.00 | 20 |
| 15BM | M3 | 128 | 290.00 | 20 |
